Hur transporterar man tunga batterimoduler?

Kunden

En tillverkare av högpresterande batterimoduler vände sig till Antalis för att hitta ett emballagesystem som kunde skydda deras produkter under transport.

Utmaningen

Kunden behövde en förpackningslösning som skyddade deras tunga batterimoduler under transport och eliminerade risken för att de skulle välta.

För att garantera att produkterna anlände oskadda krävdes följande:

•  Stabilisering av 10 batterimoduler, vardera på 80 kg, under sjötransport
•  Separation av modulerna för att förhindra kontaktskador vid hantering
• Maximalt utnyttjande av containerns kapacitet

Antalis lösning

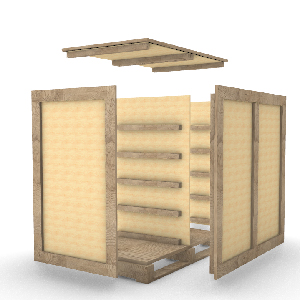

Antalis packaging-team tog fram ett specialdesignat, stapelbart förvaringssystem med hög kapacitet. Lösningen kombinerade styrningar som låser batterimodulerna på plats med vältsäkra lastpallar för optimal stabilitet.

Den skräddarsydda plattformen var helt i trä, med ram och bas i HT-behandlad gran och plywoodpaneler av furu för ökad stabilitet.

Den inkluderade även en ISO-container, anpassad i storlek och monterad på 2-vägs vältsäkra lastpallar för maximal stabilitet. Eftersom lösningen var helt stapelbar, med modulerna i två staplar sida vid sida, fördelades vikten jämnt över plattformen och kunde stödja en totalvikt på 1 600 kg.

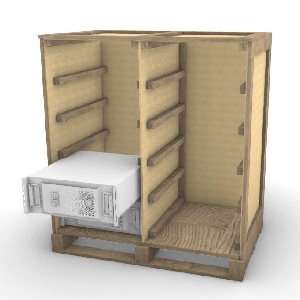

Hela konstruktionen var spikad på plats, förutom framsidan, som var fäst med metalclips och avtagbar för enkel lastning och lossning. Våra designers organiserade insidan av containern med styrningar som höll batterimodulerna horisontella, låste dem på plats separat för att förhindra lastförskjutning under transport och undvika repor och friktion.

Plattformen passade perfekt till huvud- och sidoväggarna och var i nivå med marken, vilket skapade ett kompakt paket utan överhäng eller möjlighet för lasten att röra sig.
